深圳市帕斯达科技有限公司
技术支持
手机：150 1388 5878
手机：178 1701 8023
销 售 部
电话：86-755-28307287
传真：86-755-28378649
Email：1809362213@qq.com
地址：中国广东深圳市龙岗区坪地街道吉祥一路13号

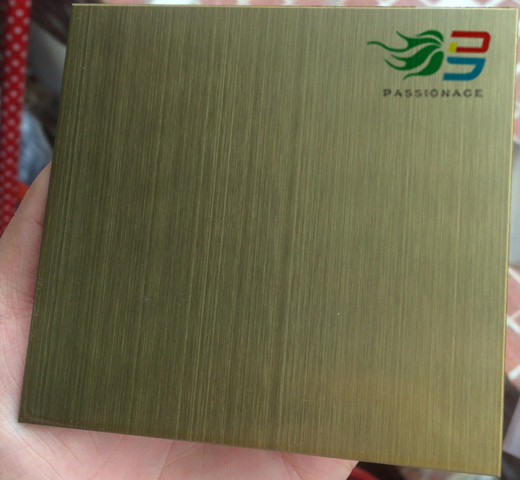

不锈钢仿古拉丝工艺，不锈钢仿古做旧技术服务
不锈钢仿古拉丝工艺，不锈钢仿古做旧技术服务，不锈钢仿古拉丝烤漆
（1） 耐老化性能好，抗紫外线，耐蒸煮，耐溶剂；
（2） 同时具有高硬度和优异的柔韧性；
（3） 优异的附着性能和光学透明性，且重涂性好；
（4） 用水做稀释剂，不易燃，不易爆，低毒，对环境无污染；用后可用清水洗净。
（5） 成本低、喷涂面积比油性多和易操作等优点，是油性烤漆最佳替换产品
。选择水性金属防指纹烤漆的五大理由：
1、【施工简便】可用水清洗设备及容器。
2、【环保节能】用水作稀释剂，代替有机溶剂。
3、【安全、环保】不易燃不易爆，无毒、气味小，不含苯类、酯类、酮类等有机溶剂，对人体无毒害。
4、【综合性能佳】尤其是涂料的附着力、光泽、耐水性、耐侯性、耐溶剂性高于溶剂型的同类产品。
5、【综合成本低】用水作稀释剂可节省稀释剂成本，最显著的是水性涂料与溶剂型相比施工面积要多2-3平方，是油性烤漆最佳替换产品。
水性不锈钢仿古铜饰品烤漆漆膜性能：
光泽（60°）≥90
硬度 （H）≥3
附着力（级）1（100%划格）
耐冲击（50KG/CM）
正冲50反冲25
耐水性 240h(不起泡)
耐酒精(无水乙醇) 30min (不起泡)
沸水蒸煮 2h(不起泡)
耐盐雾（5%） 100h(不起泡)
粘度：涂4杯、秒25℃ 38±2细度（um） ≤3 弯折测试 90°弯折，涂层不开裂或脱落。
水性金属仿古铜烤漆使用方法：
1．FG－仿古铜系列产品适用于溶剂型烘烤涂料的所有施工工艺。可用水性色浆和色精混溶配制成各种颜色的涂料。
2． 产品直接加水稀释，具体加水量可根据涂料的施工粘度来确定。加水稀释后，充分搅拌均匀，后方可施工。稀释比例（光油：水或专用稀释剂= 1:0.3-2）
3．涂装后的工件须静置流平一定的时间(5-10分钟)，再进行烘烤。
4．本系列产品属烘烤型,固化温度须在150-180℃之间,固化时间一般为此30分钟左右。
友情提示：本公司的水溶性烤漆系列，且不可油性及其它产品惨合使用。施工环境配漆器具必须干净，待涂物体表面必须清洁。稀释后，请搅拌均匀，静置消泡后方可使用。被涂工件需静置流平再进入低温到高温段烘烤。
特别要掌控烘烤温度和时间，使涂膜完全固化 安全事项：
１、做好安全标示，儿童远离。
２、生产加工区域内和仓库严禁烟火。
３、高温加热时会产生有害气体，请勿吸入。
４、尽量在足够通风和有排气设备的条件下操作。
５、操作时请带防护眼镜和手套，避免和身体接触。
６、不使用时请保持容器的密封，存放于阴凉干燥处。
７、请勿接触酸性、碱性、腐蚀性和氧化物等有害液体。
